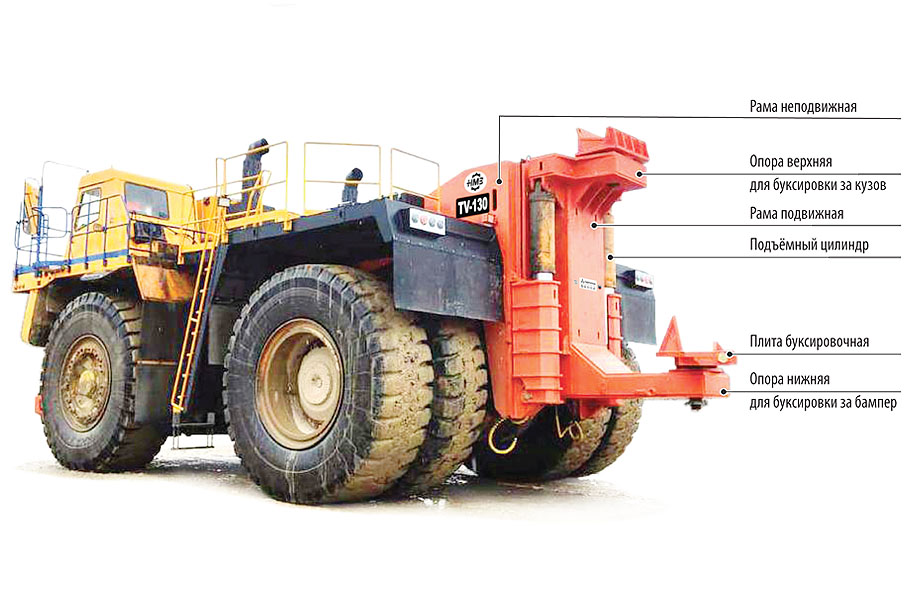

Навесное устройство серии TV для переоборудования карьерных самосвалов в тягач-буксировщик

Тягач-буксировщик предназначен для транспортировки на технологических дорогах неисправных порожних карьерных самосвалов в вывешенном состоянии за бампер или кузов, а также для разгрузки автомобилей при отказе двигателя.

Опционально тягач-буксировщик может оснащаться: компрессором, системой раздачи технических жидкостей, дополнительным освещением, системой видеонаблюдения с возможностью установки до 4-х камер, а так же другим оборудованием по желанию заказчика.

Тягач-буксировщик предназначен для эксплуатации в любое время года. Климатическое исполнение У, категория размещения 1 по ГОСТ 15150-69.

Для расположения конструкций и узлов тягача-буксировщика на шасси карьерных самосвалов с него необходимо предварительно демонтировать платформу и гидроцилиндры опрокидывающего механизма платформы.

Тип шасси, на которое устанавливается оборудование для технической помощи, в зависимости от исполнения.

Параметры Артикул и каталожный номер
TV-30 TV-40 TV-55 TV-90 TV-130 TV-785 TV-220
Модели шасси автомобилей БелАЗ-7540 БелАЗ-540, БелАЗ-7523 БелАЗ-7547, БелАЗ-7548 БелАЗ-7555, CAT 773,
Komatsu HD465
CAT 777,
Komatsu HD785, БелАЗ-7557, БелАЗ-7558
БелАЗ-7513, TEREX MT3300 DC/AC,
Hitachi EH3000, Komatsu HD1500
САТ 785 БелАЗ-7530, БелАЗ-7520,
Komatsu 830E
Модели буксируемого транспорта БелАЗ-7540, БелАЗ-540, БелАЗ-7523 БелАЗ-7540, БелАЗ-7547, БелАЗ-7548 БелАЗ-7540, БелАЗ-7547, БелАЗ-7555, CAT 773,
Komatsu HD465
БелАЗ-7540, БелАЗ-7547, БелАЗ-7548, БелАЗ-7555, БелАЗ-7557, CAT 777,
Komatsu HD785
БелАЗ-7547, БелАЗ-7555, БелАЗ-7519, БелАЗ-7513 TEREX-100, TEREX МТ 3300 DC/АС,
САТ 773, CAT 773Е, САТ 777, CAT 777D, САТ 785,
Komatsu
HD785
БелАЗ-7547, БелАЗ-7555, БелАЗ-7519, БелАЗ-7513 TEREX-100, TEREX МТ 3300 DC/АС,
САТ 773, CAT 773Е, САТ 777, CAT 777D, САТ 785,
Komatsu
HD785
БелАЗ-75306, БелАЗ-75132, БелАЗ-7519, БелАЗ-7557, БелАЗ-7555
Высота подъёма буксируемого транспорта подвижной рамой, мм 500 600 780 850 - 1 000 780 - 1 450 780 - 1 450 780 - 1 400
Собственная масса шасси автомобиля, кг 17 600   33 000 39 000 -
43 000
61 000 -
74 000
91 000 -
106 000
91 000 -
106 000
155 000 -
164 000
Распределение собственной массы тягача-буксировщика по осям, кг:
- на переднюю ось
- на заднюю ось


8 272
9 328


15 510
17 490


18 330 - 20 210
20 670 - 22 790


28 670 - 34 780
32 330 - 39 220


42 770 - 49 820
48 230 - 56 180


42 770 - 49 820
48 230 - 56 180


72 850 - 77 080
82 150 - 86 920
Распределение массы тягача-буксировщика по осям при буксировке за бампер, кг:
- на переднюю ось
- на заднюю ось



5 808
11 792



10 890
22 110



12 870 - 14 190
26 130 - 28 810



20 130 - 24 420
40 870 - 49 580



30 030 - 34 980
60 970 - 71 020



30 030 - 34 980
60 970 - 71 020



51 150 - 54 120
103 850 - 109 880
Распределение массы тягача-буксировщика по осям при буксировке за платформу, кг:
- на переднюю ось
- на заднюю ось



6 160
11 440



11 550
21 450



13 650 - 15 050
25 350 - 27 950



21 350 - 25 900
39 650 - 48 100



31 850 - 37 100
59 150 - 68 900



31 850 - 37 100
59 150 - 68 900



54 250 - 57 400
100 750 - 106 600
Минимальный дорожный просвет под передней осью, мм 540 540 630 896 630 - 870 630 - 870 700
Масса установленного оборудования, кг 8 000 10 200 12 000 13 000 22 000 22 000 35 500
Масса противовеса, кг 3 000 4 000 4 000 8 000 7 800 - 9 000 7 800 - 9 000 12 500
Масса шасси автомобиля с установленным оборудованием, кг 17 600 33 000 39 000 - 43 000 61 000 - 74 000 91 000 - 106 000 91 000 - 106 000 155 000 - 164 000
Скорость движения тягача-буксировщика при буксировке, м/с (км/ч)   2,8 - 4,0 (10 - 15)
Габаритные размеры тягача-буксировщика, мм:
- длина
- ширина
- высота


8 400
3 800
3 550


9 250
3 800
3 840


8 660
4 400
4 350


12 800
5 260
5 500


12 215 - 12 800
6 200 - 7 550
5290


12 215 - 12 800
6 200 - 7 550
5290


14 500
7 550
6 625
