ОБОРУДОВАНИЕ ДЛЯ РЕМОНТА И ОБСЛУЖИВАНИЯ КАРЬЕРНОЙ И СТРОИТЕЛЬНОЙ ТЕХНИКИ

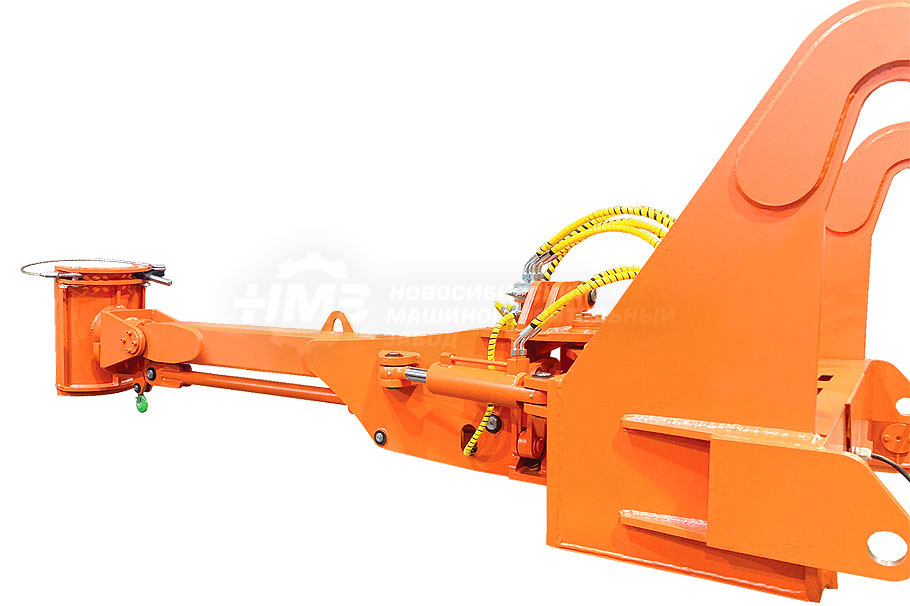

Манипулятор «CH» для снятия и установки цилиндров и стоек

Поделиться

Предназначен для механизации трудоёмких процессов по снятию, установке и транспортировке цилиндров опрокидывающего механизма, подвесок и стоек карьерных самосвалов.

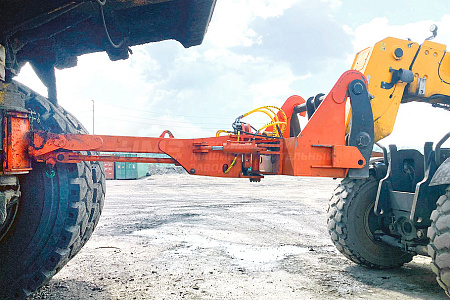

Приспособление представляет собой навесное быстросъёмное оборудование, которое устанавливается и крепится к стреле фронтального или телескопического погрузчика на стандартные посадочные отверстия для крепления каретки/ковша.

Особенности манипулятора

БЕЗОПАСНОСТЬ. Надёжная механическая система закрепления цилиндра обеспечивает максимальную безопасность при работе манипулятора в условиях открытых участков горных работ и ремонтных помещениях. Возможность с помощью дистанционного пульта радиоуправления визуально контролировать процесс демонтажа и монтажа цилиндров.

ФУНКЦИОНАЛЬНОСТЬ. Возможность обслуживания горнодобывающей техники и оборудования непосредственно на месте эксплуатации. Манипулятор для точной и деликатной работы выполняет 6 комбинированных движений.

ПРОИЗВОДИТЕЛЬНОСТЬ. Компактная конструкция манипулятора позволяет получить доступ к цилиндрам без проведения предварительных работ по разборке и, тем самым, существенно сократить время замены цилиндров.

Параметры	Артикул и каталожный номер
Параметры	СН-2	СН-4
Диаметр цилиндров, стоек и подвесок	250-530	250-530
Длина стрелы MIN-MAX	2 325 - 3 225	2 325 - 3 225
Выход стрелы, мм	900	900
Поворот стрелы	+/- 22,5°	+/- 22,5°
Грузоподъёмность стрелы MIN/MAX, кг	4 000 / 1 200	4 000 / 1 200
Боковое смещение, мм	+/- 150	+/- 150
Направление стрелы	+/- 15°	+/- 15°
Поворот захвата	+/- 35°	+/- 35°
Масса, кг	600	2 350
